روش اجرای والپست در دیوارهای خارج از قاب | اجرای صحیح والپست تلسکوپی

دیوارهای خارج از قاب به دلیل جدا بودن از اعضای اصلی سازه، رفتار لرزه‌ای کاملاً متفاوتی دارند و در زمان زلزله دچار جابه‌جایی خارج از صفحه می‌شوند. به همین دلیل طبق پیوست ششم آیین‌نامه ۲۸۰۰، اجرای والپست در این دیوارها الزامی است و نوع آن باید قوطی باشد؛ یعنی استفاده از نبشی ساده به‌عنوان والپست در دیوارهای خارج قاب مجاز نیست.

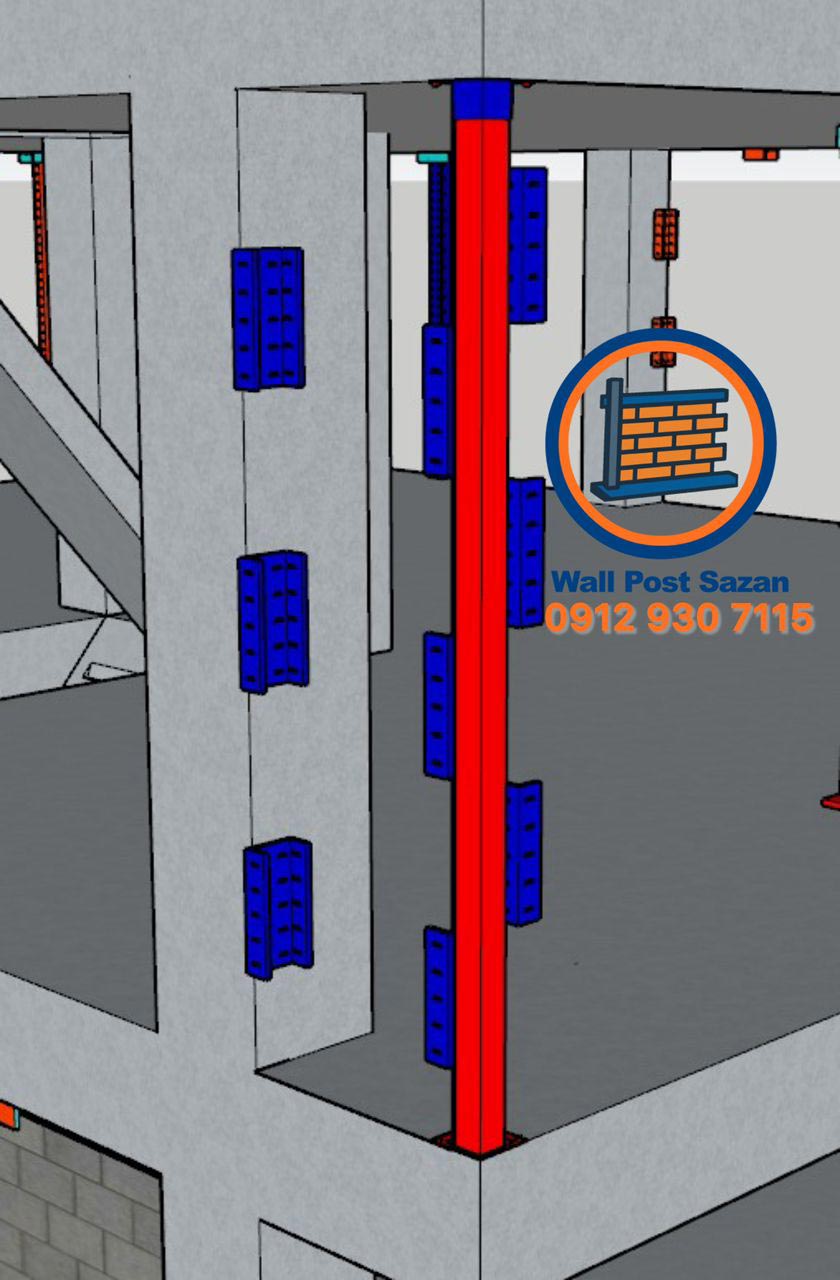

در این مقاله روش اجرای والپست قوطی در دیوارهای پیرامونی را از نگاه اجرایی و کاملاً کاربردی توضیح می‌دهیم.

•انتقال نیرو به سازه به‌صورت مستقیم انجام نمی‌شود.

•خطر شکست، لق شدن و خارج شدن دیوار از صفحه بسیار بالاست

•نیاز به مهار سخت و قوی داریم

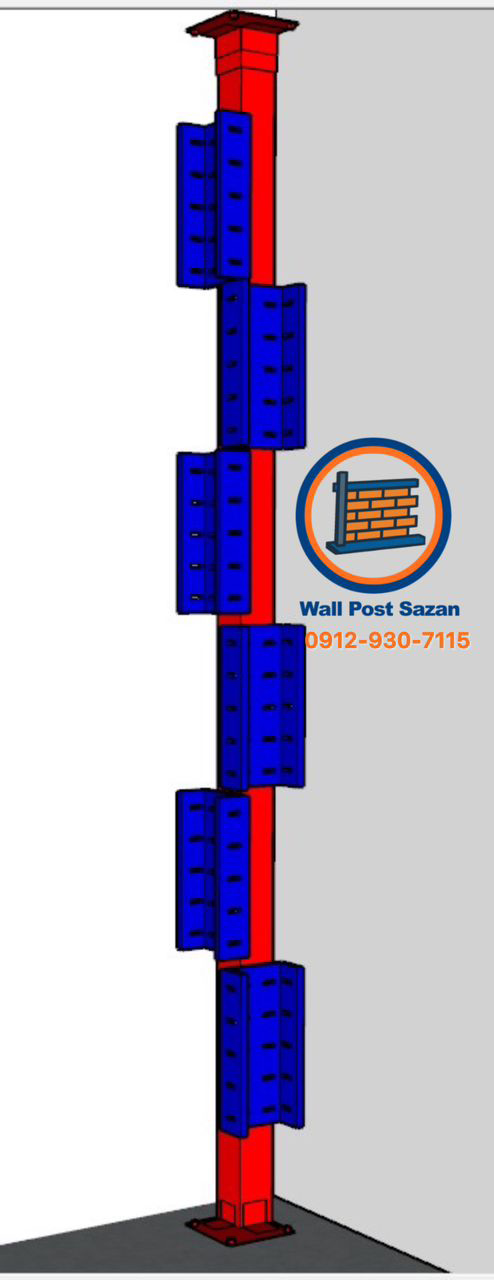

بنابراین والپست قائم باید از پروفیل قوطی سنگین انتخاب شود تا مقاومت کافی در هنگام اعمال نیروی جانبی داشته باشد.

•در تراز سقف و کف پلیت‌ها قرار داده می‌شوند

•پلیت‌ها با رول‌بولت داخل بتن مهار می‌شوند

•اجرای دقیق تراز و شاقولی در این مرحله بسیار مهم است

❓سؤال ۱:مهندس ما وادارانتهایی (ناودانی سرتاسری) اجرا کردیم الان چیکارکنم؟

مشکلی نیست.

فقط اگر بالای همان وادار ناودانی کشویی هم اجرا کرده‌اید، باید سرتقاطع ناودانی کشویی را ببندید تا:

•وادار به بیرون قاب پرتاب نشود

•فضای بازی وادار کنترل شود

❓سؤال ۲: چطور قوطی اجرا کنیم که ناودانی‌ها با هم برخورد نکنند؟

راه‌حل در تصویر اجرایی کاملاً مشخص است (در صورت نیاز، عکس اجرایی برایتان ارسال می‌گردد).

✔ الزام آیین‌نامه ۲۸۰۰

✔ افزایش ایمنی دیوار در زمان زلزله

✔ جلوگیری از شکست و پرتاب آجر یا سفال

✔ عملکرد مستقل دیوار از سازه

برای اجرای اصولی، رعایت تمام نکات اتصال کشویی و جانمایی دقیق ضروری است.
