ناودانی منقطع کنار ستونها؛ اجرای اصولی مهار دیوار در ساختمانهای تهران
در سازههای بنایی و اسکلت فلزی، اتصال دیوار غیرباربر به ستون از مهمترین نکات ایمنی در برابر زلزله است. یکی از روشهای استاندارد برای این کار، استفاده از ناودانی منقطع کنار ستونها است. این روش علاوهبر افزایش مقاومت دیوار، از ترک خوردن و ریزش آن در هنگام لرزشهای شدید جلوگیری میکند. در ایران، طبق ضوابط آییننامه ۲۸۰۰ و مقررات ملی ساختمان (بخش ششم)، اجرای والپست و ناودانی منقطع در اطراف دیوارها الزامی است.
ناودانی منقطع چیست؟

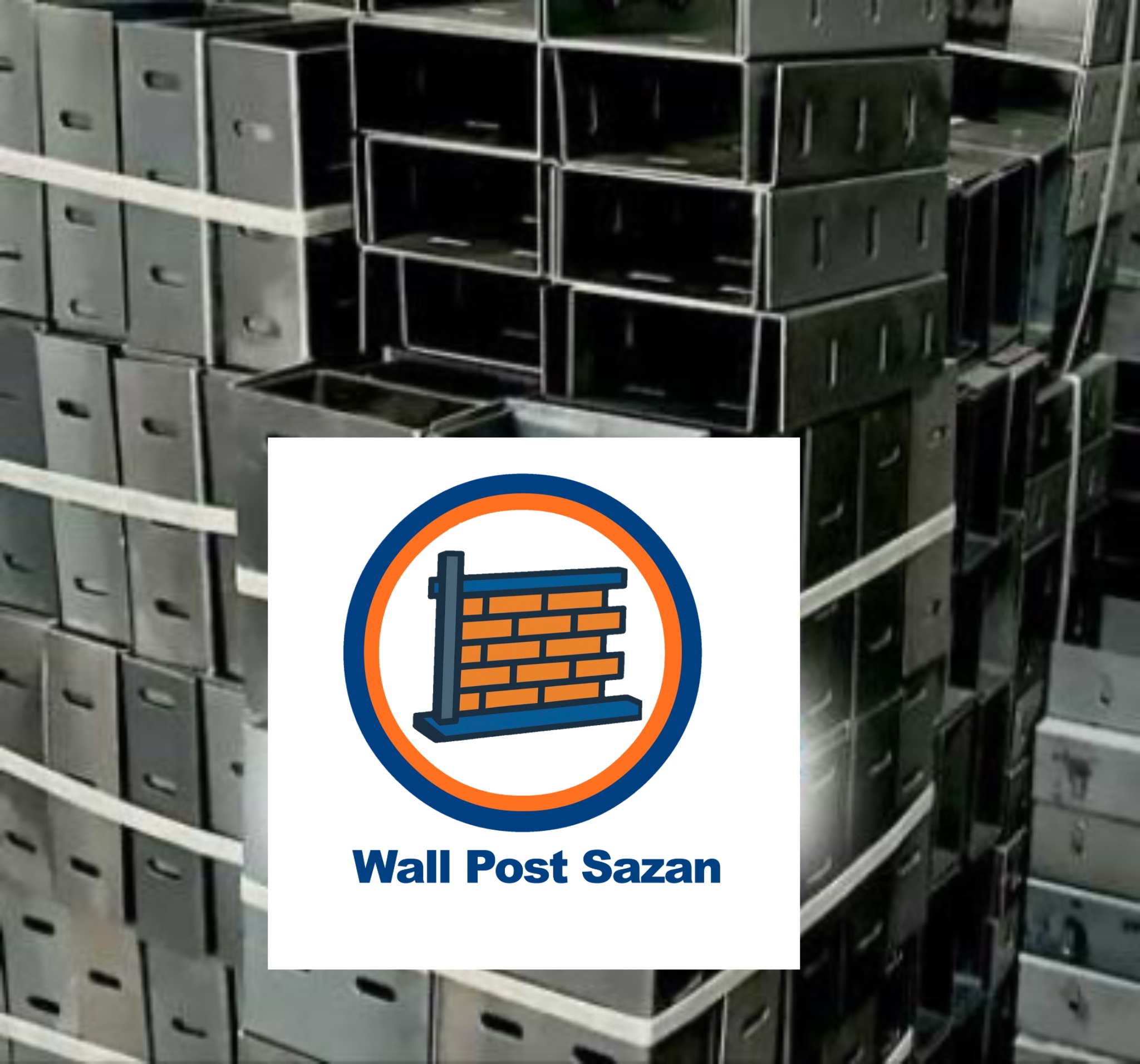

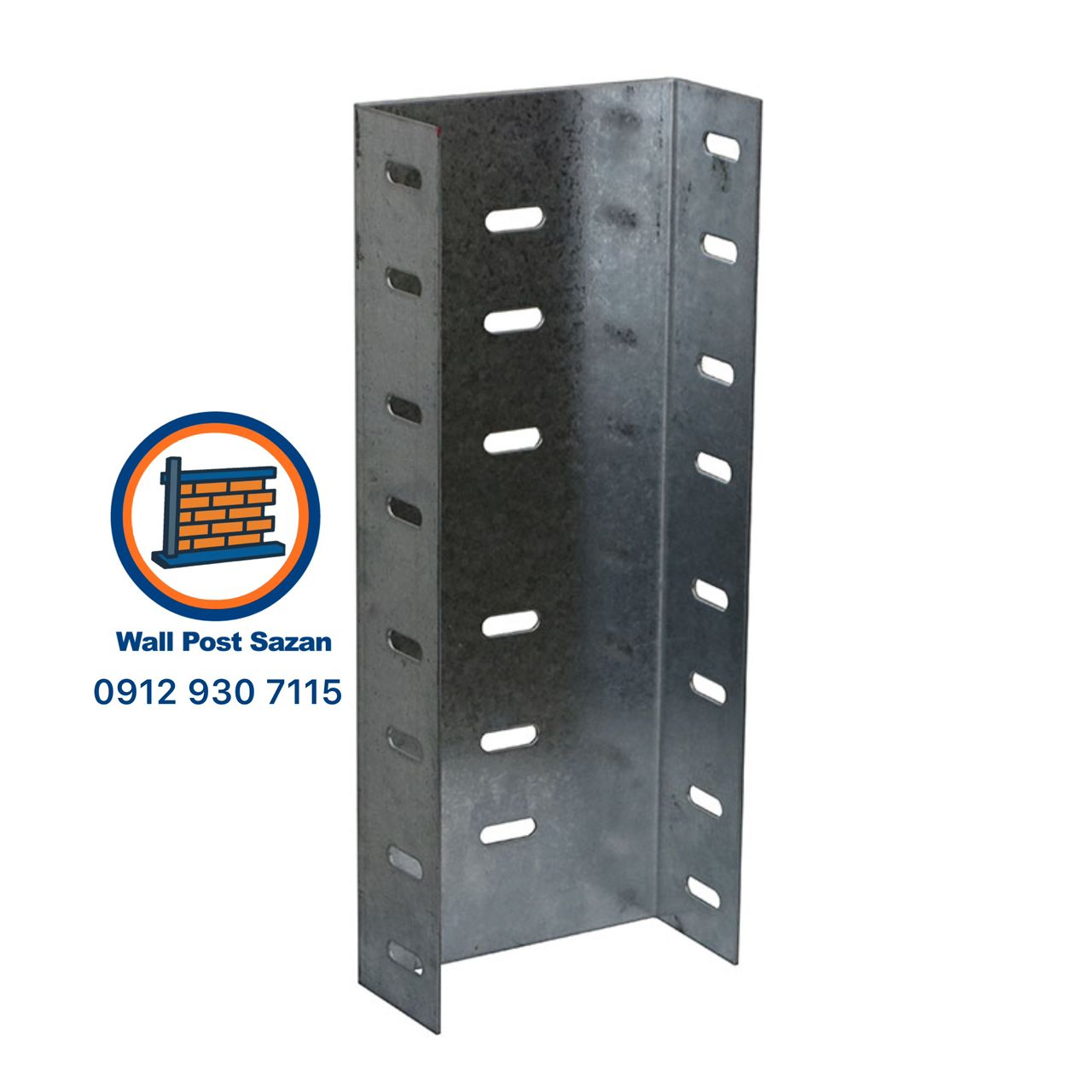

ناودانی منقطع مقاطعی از ورق یا پروفیل ناودانی (U شکل) است که بهصورت تکهتکه در امتداد ستون یا دیوار نصب میشوند. برخلاف ناودانی پیوسته، این نوع اتصال اجازه حرکت جزئی به دیوار را میدهد تا در اثر انبساط یا زلزله دچار شکست یا فشار مضاعف نشود.
کاربرد ناودانی منقطع در کنار ستونها

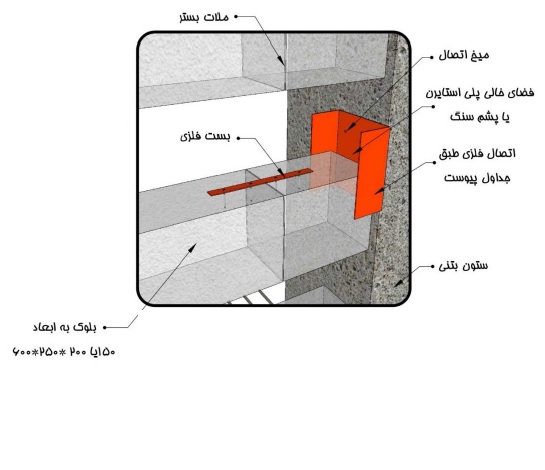

در اجرای دیوارهای بلوک سفالی، هبلکس یا لیکا، ناودانی منقطع کنار ستونها نقش اتصالدهنده بین دیوار و ستون را دارد. این ناودانیها در فواصل حدود 65 تا 75 سانتیمتر از هم نصب میشوند و با استفاده از پیچ، رولبولت به ستون مهار میگردند.
درون هر ناودانی، معمولاً گیره وقلاب یا بست رادیکالی هبلکسی برای انتقال نیرو و یکپارچگی بیشتر به کار میرود.
مزایای استفاده از ناودانی منقطع
1.جلوگیری از ترک خوردگی دیوار در اثر انبساط حرارتی یا تغییر شکل سازه
2.افزایش ایمنی دیوار در برابر زلزله و جلوگیری از ریزش ناگهانی
3.کاهش فشار جانبی به ستون و تیر در سازههای فولادی،بتنی
4.افزایش عمر مفید ساختمان با حفظ پایداری دیوارهای غیرسازهای
5.نصب سریع و اقتصادی نسبت به روشهای سنتی مثل نبشی ثابت
روش اجرای ناودانی منقطع کنار ستونها
1.ابتدا محل اجرای دیوار و ستونها با شاقول کنترل میشود.

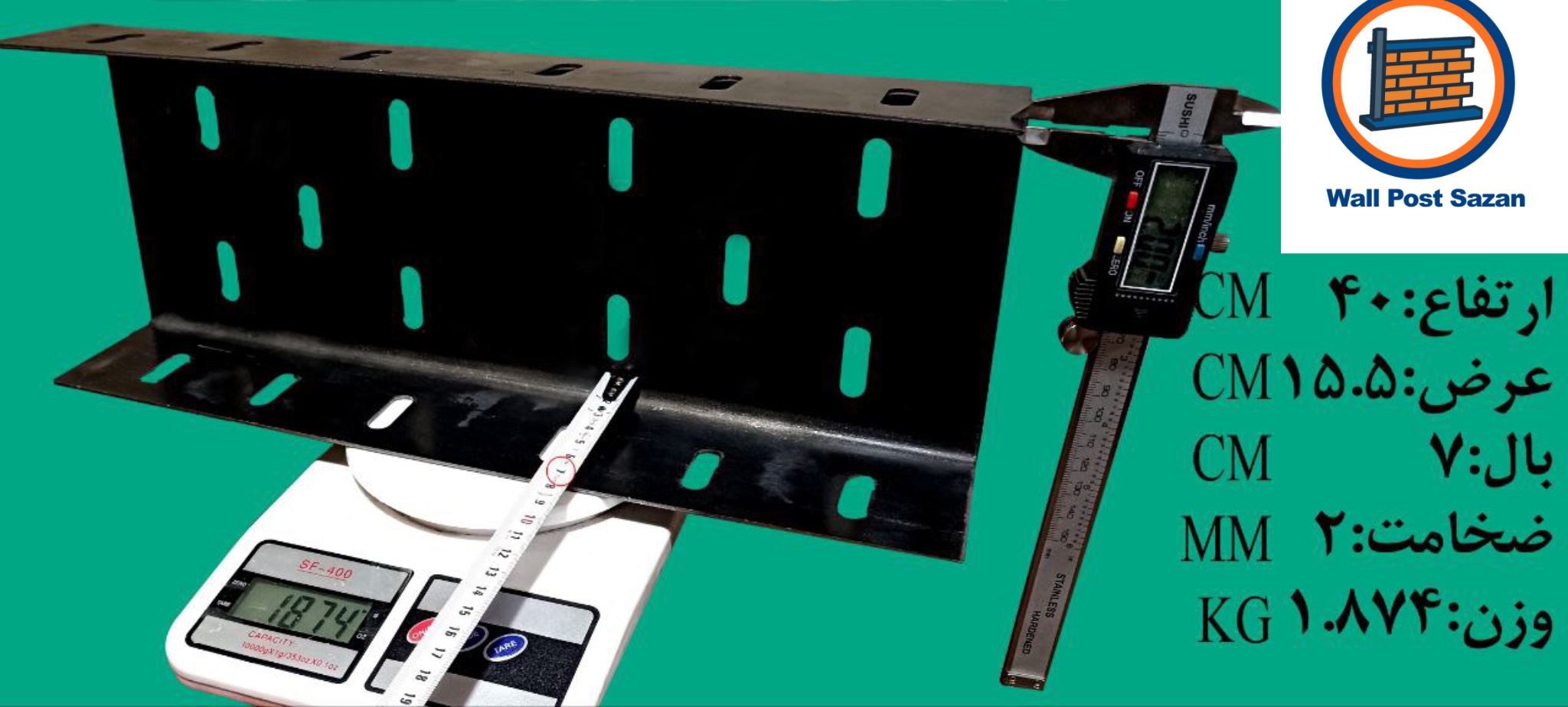

2.قطعات ناودانی به طول 40 سانتیمتر جانمایی می شود.

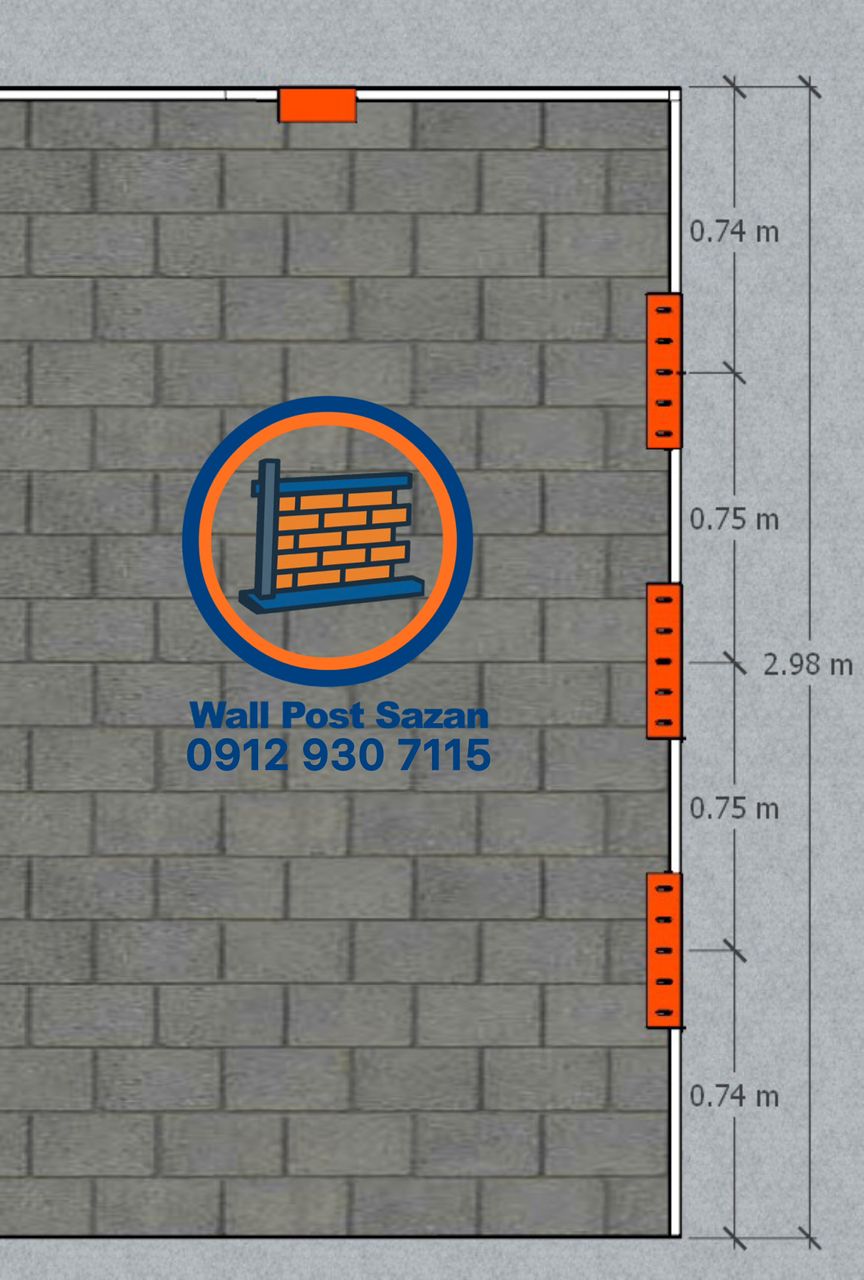

3.این قطعات با فاصله منظم (حدود 65 تا75سانتیمتر) به ستون پیچ یا جوش میشوند.
4.بین دیوار و ناودانی از پشم سنگ یایونولیت فشرده استفاده میشود تا حرکت دیوار آزاد باشد.
5.در پایان، دیوارچینی انجام شده و درزها با ملات مناسب پر میشود.
نکات مهم اجرایی
1.حتما محل قرارگیری ناودانی ها با ترازلیزری به صورت دقیق مشخص شود
2.سوراخ های لوبیایی هرناودانی باهم متفاوت می باشد
3.تمامی ناودانی ها باید با پیچ 6 شیروانی ورولپلاک وواشربه ستون (بتنی) اتصال پیداکند.
4.حتما باید سایزمته8باشه تا پیچ ما بازی نداشته باشه
5.حتما پیچ ها باید با بکس سفت بشه
6.در دیوارهای هبلکس حتماً از بست تخت یا بست رادیکالی همراه با ناودانی استفاده کنید.
7.از ورق گالوانیزه یا رنگآمیزیشده برای جلوگیری از زنگزدگی بهره ببرید.
8.فاصله عمودی بین ناودانیها نباید از 75 سانتیمتر بیشترشود.
9.اتصال باید به گونهای باشد که در زمان زلزله، دیوار بتواند حرکت نسبی کنترلشده داشته باشد.
جمعبندی
ناودانی منقطع کنار ستونها یکی از اجزای کلیدی در اجرای صحیح والپست در ساختمانهای تهران،کرج،قزوین،ارومیه،کرمان و… است. اجرای اصولی آن، ایمنی دیوار را چند برابر کرده و از خسارتهای جانی و مالی در زمان زلزله جلوگیری میکند.
در پروژههای ساختمانی حرفهای، استفاده از مقاطع با کیفیت و تولیدشده طبق استاندارد، تضمینکننده دوام سازه است.
اگر قصد خرید یا اجرای ناودانی منقطع و والپست استاندارد را دارید، پیشنهاد میشود با تولیدکنندگان معتبر ایرانی مانند شرکت والپستسازان همکاری کنید تا از کیفیت فولاد، ضخامت دقیق و رعایت آییننامه اطمینان حاصل نمایید.
