تعاریف و کلیات والپست ها
والپست چیست؟
والپست یا وادارعنصری سازه ایی است که طول آزاد دیوار را محدود می کند.
والپست طول قائم وطول افقی دیوار رابا هم متناسب می کند که نتیجه،تقسیم نیرو به طور متناسب دردو جهت افقی وقائم خواهد شد.
والپست وظیفه دارد نیروی افقی که به دیوار وارد می شود با تغییر شکل خود،این نیرو رابه تیرها انتقال دهد.

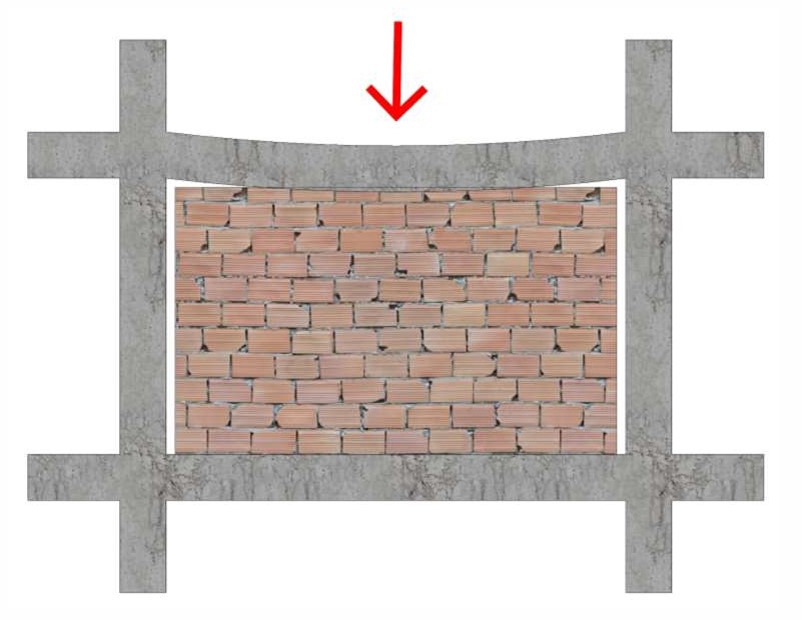

نمایش قاب سازه ای بتنی منتهی به نما

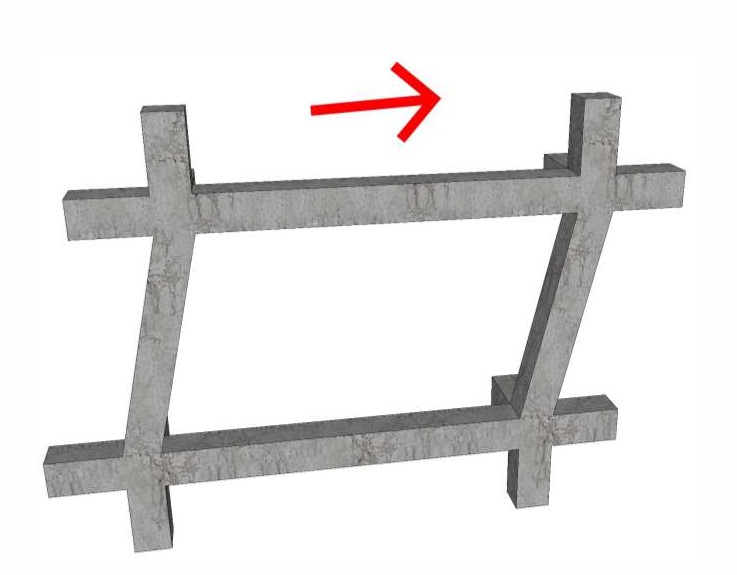

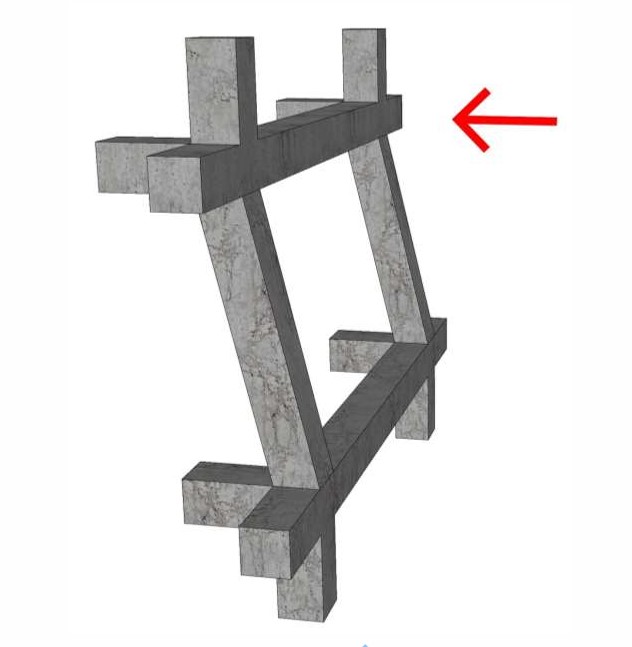

نمایش قاب سازه ای وقتی درجهت درون صحفه حرکت می کند.
حرکت روبه داخل قاب سازه ایی براثرنیروی جانبی

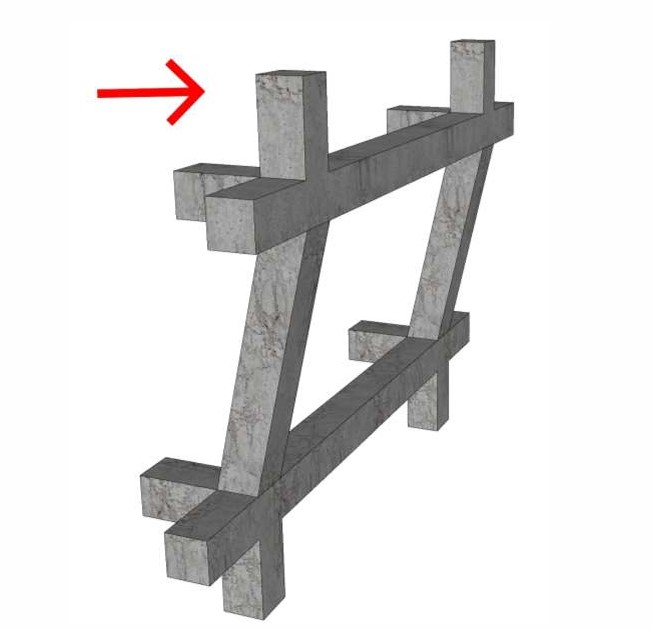

حرکت روبه بیرون قاب سازه ایی براثرنیروی جانبی

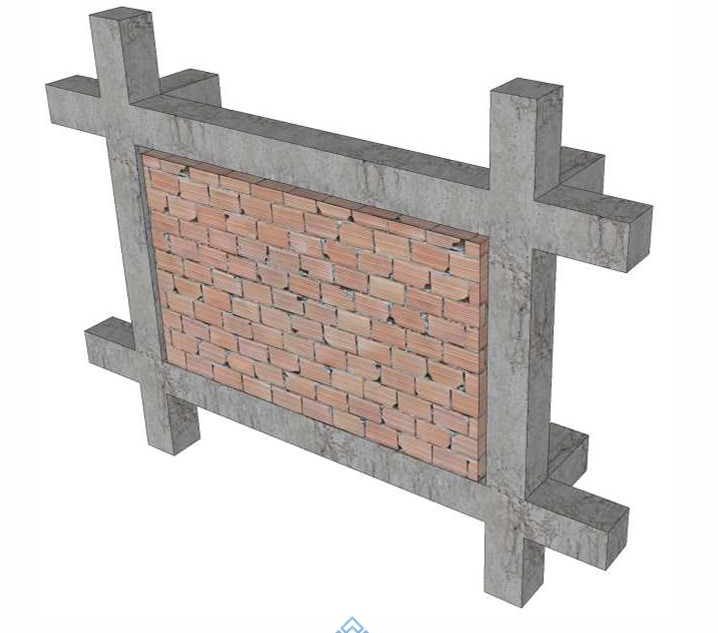

نمایش قاب سازه ایی ودیوار غیر سازه ایی درون قاب

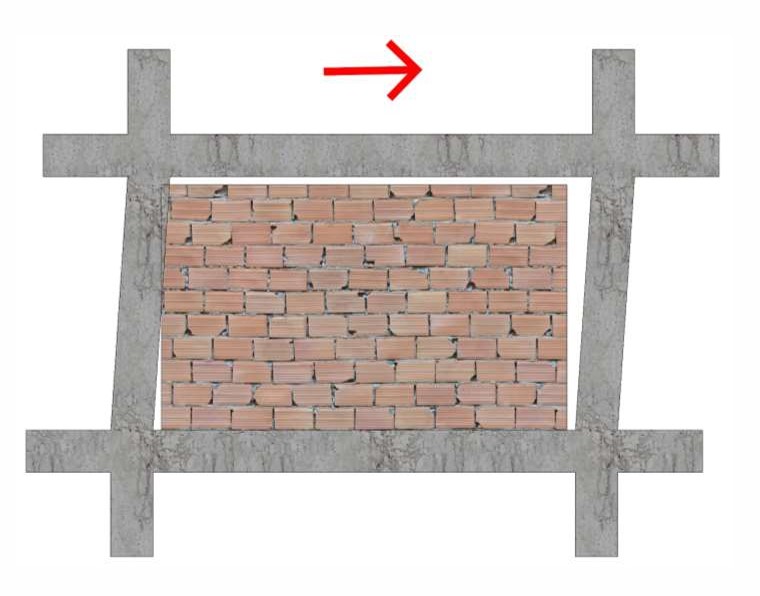

نمایش قاب سازه ای وقتی که درجهت درون صحفه حرکت می کند.

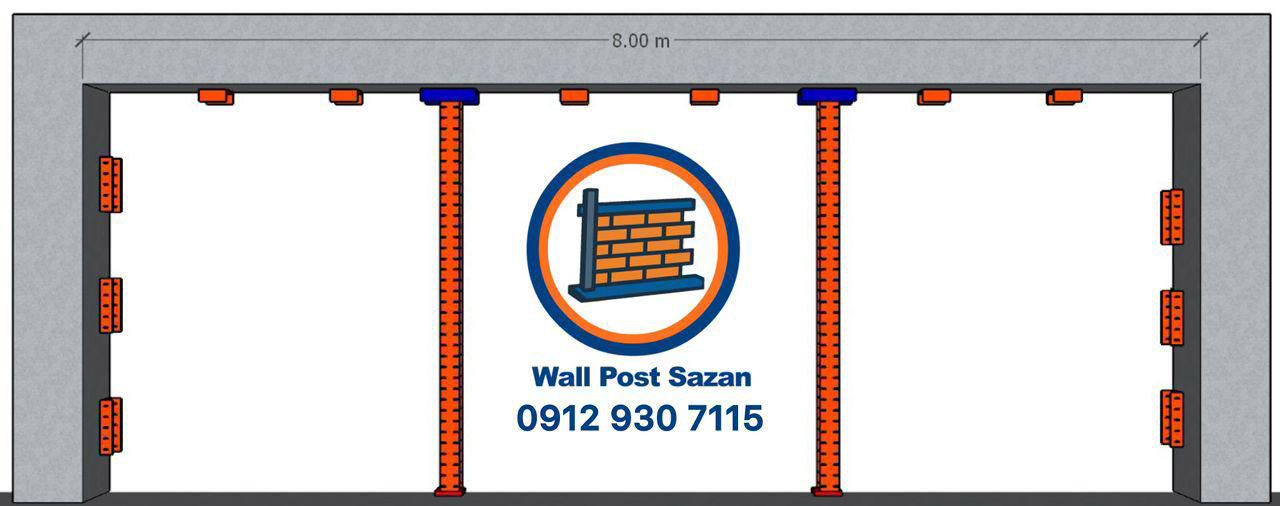

وادارمیانی H
درصورتیکه دهانه بیش از 4متر باشد،آنگاه دروسط دیوار،یک والپست (وادارمیانیH) قرار می گیرد.
درصورتیکه دهانه بیش از8 مترباشد،آنگاه دروسط دیوار،دو والپست قرارمی گیرد.
والپست افقی و عمودی (وادارمیانیH)کلاف افقی

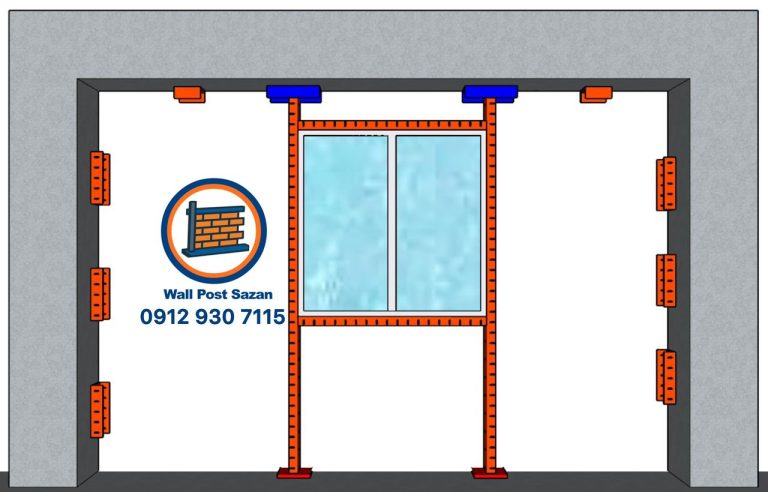

وادارانتهاییU
درصورتیکه پنجره درون دیوار وجود داشته باشد،میتوان با قراردادن دو والپست عمودی (وادارانتهاییU)درطرفین پنجره ایی که طول آن بیشتراز250 سانتی متر باشد،به شرطی که فاصله والپست ها به ستون کمتر از100 سانتی متر نشود اجرا کرد.
میلگردبستر چیست؟
میلگرد بستر روش مسلح کردن رگهای دیوار در بلوکهای ملاتـی است، که در دو نوع خرپایی و پلکانی قابل اجرا است.
میلگرد بستر تشکیل شده از دو قسمت شامل: شاخه اتصال و بستر ساخته شده از میلگرد که همگی از جنس فولاد ضدزنگ یا فولاد گالوانیزه و یا میلگرد آجدار سرد نورد شده هستند.
سایز مفتولهای میلگرد بستر عموماً بین ۳ تا ۴ میلیمتر برای زمانی است که یک رج در میان اجرا شود و در صورتی که مقرر شود هر یک متر به یک متر اجرا شود، قطر میلگرد ۸ میلیمتر خواهد شد به شرطی که سختی آهن از سختی بلوک بیشتر نشود. لذا برای این حالت پیشنهاد میشود از بلوکهای سیمانی استاندارد استفاده شود.
بهطور کلی: سطح مقطع کلی قطعه مسلحکننده ۰/۰۰۳ سطح مقطع مؤثر دیوار در برش خارج از صفحه میباشد. سطح مقطع مؤثر دیوار برابر است با ضخامت دیوار ضربدر محور عمودی میلگرد بستر.
مثال: ضخامت دیوار ۲۰۰ میلیمتر، بسترها ۴۰۰ میلیمتر
۰/۰۰۳ × ۴۰۰ = ۸۰۰۰۰
یعنی هر قطعه سهتایی حداقل ۲۴ میلیمتر مربع مساحت دارد، یعنی قطر هر میلگرد حدود ۳/۵ میلیمتر
دستورالعمل اجرای میلگرد بستر و قطعات اتصالی
پس از نصب گیر و قلاب باید میلگرد بستر مورد استفاده قرار گیرد. برای این منظور در سراسر دیوار و روی سطح سفال، آجر و یا بلوک میلگرد بستر قرار داده شده و بر روی آن ملات اعمال میگردد.
البته میتوان ابتدا یک لایه نازک ملات استفاده کرد و سپس میلگرد بستر را قرار داد و ملات نهایی را بر روی آن کشید.

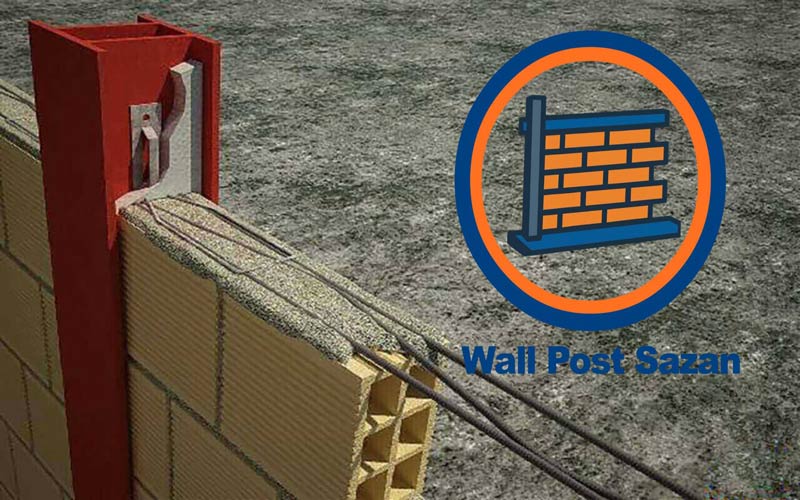

محل قرارگیری میلگردبستر
(در پایان، از جناب مهندس کیانی بابت ارائه مطالب ارزشمند و آموزشی که در سایت شرکت والپستسازان مورد استفاده قرار گرفت، صمیمانه قدردانی میکنیم)
